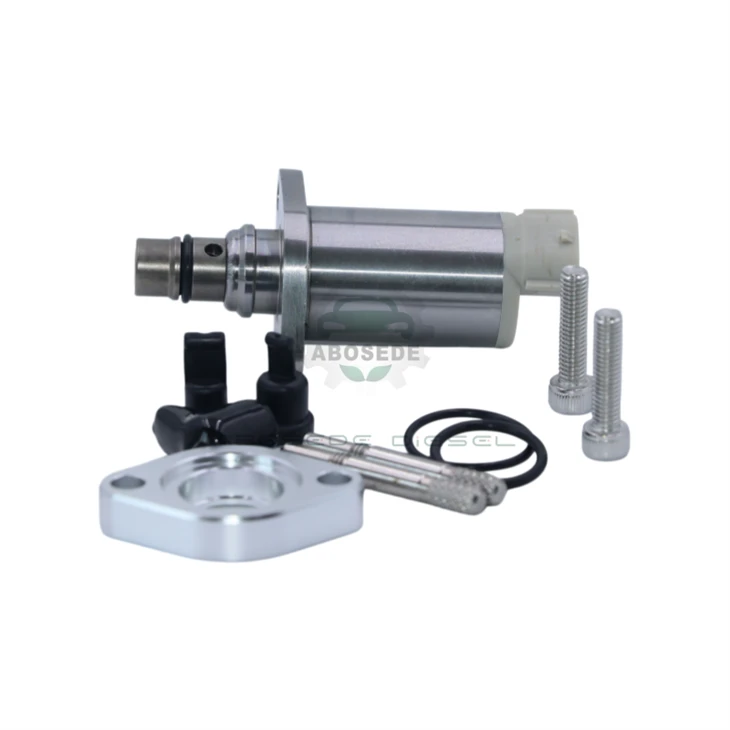

04226-OL010 ڈینسو سکشن کنٹرول والو - ٹویوٹا 1KD-FTV اور 2KD-FTV کمرشل ڈیزل پلیٹ فارم پر HP3 کامن ریل پمپس کے لیے ریٹرن فلو ہیٹ ریجیکشن اور پمپ تھرمل توازن

04226-OL010 ڈینسو HP3 کمپیکٹ کامن ریل پمپ ماحولیاتی نظام کے اندر تھرمل توازن کے سرپرست کے طور پر کام کرتا ہے پمپ کی فضلہ گرمی کو مسترد کرنے کی شرح۔ HP3 پمپ کے اندر، ہر کمپریشن اسٹروک جس کے نتیجے میں ریل کو ایندھن کی ترسیل نہیں ہوتی ہے، اس کی مکینیکل ان پٹ توانائی کو حرارت میں تبدیل کرتا ہے جسے تھرمل سنترپتی کو روکنے کے لیے پمپ ہاؤسنگ سے برآمد کرنا ضروری ہے۔ یہ فضلہ حرارت پمپ سے دو راستوں سے باہر نکلتی ہے - پمپ ماؤنٹنگ فلینج کے ذریعے انجن بلاک میں گرمی، اور کنویکٹڈ حرارت SCV کے اندرونی بائی پاس ایندھن کے بہاؤ کے ذریعے ایندھن کے ٹینک میں واپس آتی ہے۔ بائی پاس کا بہاؤ ڈیزائن کی ناکامی نہیں ہے۔ یہ ایک فعال طور پر منظم کولنگ سرکٹ ہے۔ جب اس بائی پاس کے بہاؤ کو ایک محدود واپسی گزرنے کے ذریعے سمجھوتہ کیا جاتا ہے -، ایک سپول جو بور وارنش کی وجہ سے اپنی بائی پاس کی زمین کو پوری طرح سے نہیں کھول سکتا، یا واپسی کا چشمہ جس نے پہلے سے لوڈ کھو دیا ہے اور بائی پاس کو تبدیل کر دیا ہے-انلیٹ فلو ریشو -مال تھریفٹ پمپس۔ پمپ ہاؤسنگ کا درجہ حرارت بڑھتا ہے، پلنگر چیمبرز کے اندر ایندھن اپنے ڈیزائن پوائنٹ سے زیادہ گرم ہوتا ہے، اور ایندھن کی کثافت میں نتیجے میں کمی والیومیٹرک کارکردگی کا ایک ترقی پسند، گھناؤنا نقصان پیدا کرتی ہے جسے ECM اعلیٰ SCV ڈیوٹی سائیکلوں کو کمانڈ کر کے پورا کرتا ہے، جو خود سے زیادہ گرمی پیدا کرتا ہے۔ 04226-OL010 ڈیزائن کردہ بائی پاس فلو کی خصوصیت کو بحال کرتا ہے جو HP3 پمپ کے تھرمل توازن کو برقرار رکھتا ہے، دوبارہ-مستحکم آپریٹنگ درجہ حرارت، ایندھن کی مستقل کثافت، اور متوقع والیومیٹرک کارکردگی کو قائم کرتا ہے جو ٹویوٹا، Vitunux ({26}) کے لیے پراڈو) اور 2KD-FTV (Hiace، Hiace Commuter) انجنوں کو اعلی-محیطی درجہ حرارت کے آپریشن اور ہائی وے کی توسیع شدہ ہائی وے کروزنگ کے دوران ایندھن کی مستقل معیشت کی ضرورت ہوتی ہے۔

4–6 بار - پر الیکٹرک لفٹ پمپ کے ذریعے پہنچایا جانے والا HP3 پمپ کا کل انلیٹ فیول فلو - SCV باڈی کے اندر دو راستوں میں تقسیم ہوتا ہے: میٹرڈ فارورڈ فلو جو کمپریشن کے لیے پلنجر چیمبرز میں داخل ہوتا ہے، اور بائی پاس فلو جو واپسی گیلری کے ذریعے براہ راست فیول ٹینک میں واپس آتا ہے۔ ہلکے انجن کے بوجھ پر، بائی پاس کا حصہ کل داخلی بہاؤ کے 70-80% کی نمائندگی کر سکتا ہے، جبکہ زیادہ سے زیادہ بوجھ پر یہ 20-30% تک گر سکتا ہے۔ یہ مسلسل بدلتا ہوا بائی پاس بہاؤ پمپ کے اندرونی رساو، مکینیکل رگڑ، اور ایندھن کی کمپریشن ہیٹنگ سے پیدا ہونے والی گرمی کو لے جاتا ہے جو ریل کو نہیں پہنچایا جاتا ہے۔ 04226-OL010 کی داخلی بہاؤ گیلریوں کو ڈیزائن کردہ بائی پاس-سے{17}}پورے ڈیوٹی سائیکل رینج میں آگے بہاؤ کے تناسب کو برقرار رکھنے کے لیے سائز اور پروفائل بنایا گیا ہے، اس بات کو یقینی بناتے ہوئے کہ پمپ کی فضلہ حرارت کی برآمد کی شرح انجن کی آپریٹنگ حالت سے قطع نظر اس کی حرارت پیدا کرنے کی شرح کو ٹریک کرتی ہے۔ ایک محدود بائی پاس - چاہے اندرونی ڈپازٹ جمع ہو یا اسپول بور پہننے سے بائی پاس لینڈ کلیئرنس کو تبدیل کرتا ہے - پمپ کے اندر حرارت کو پھنستا ہے، ایندھن کے درجہ حرارت کو بڑھاتا ہے جو پلنگر چیمبرز میں داخل ہوتا ہے اور تھرمل سرپل کو شروع کرتا ہے جو حجم کی کارکردگی کو کم کرتا ہے۔

ڈیزل ایندھن کی کثافت ہر 10 ڈگری درجہ حرارت میں اضافے پر تقریباً 0.7–0.8% کم ہوتی ہے۔ جب HP3 پمپ کا اندرونی درجہ حرارت اس کی ڈیزائن کردہ 60–80 ڈگری آپریٹنگ رینج سے بڑھ کر 100–120 ڈگری تک سمجھوتہ شدہ بائی پاس کولنگ کی وجہ سے ہوتا ہے، تو پلنگر چیمبرز میں داخل ہونے والا ایندھن ECM کے ایندھن کی ترسیل کے حساب سے 2–3٪ کم گھنا ہوتا ہے۔ ECM، پمپ انلیٹ میں ایندھن کے درجہ حرارت کے سینسر کی کمی ہے، عام ایندھن کی کثافت کے مفروضے کی بنیاد پر SCV ڈیوٹی سائیکلوں کو حکم دیتا ہے۔ پمپ کمانڈ والیوم فراہم کرتا ہے لیکن کمانڈ ماس - والیومیٹرک کارکردگی کا شارٹ فال نہیں جسے ریل پریشر سینسر بالآخر دباؤ کے خسارے کے طور پر پتہ لگاتا ہے، جس کی وجہ سے ECM SCV ڈیوٹی سائیکل کو پورا کرنے کے لیے بڑھاتا ہے۔ یہ معاوضہ پمپ کے مزید کام، زیادہ گرمی پیدا کرنے، ایندھن کی کثافت کو مزید کم کرنے، خود کو بڑھاتا ہوا تھرمل سرپل بنانے کا مطالبہ کرتا ہے جو گرم محیطی حالات میں مسلسل زیادہ لوڈ آپریشن کے دوران پمپ کو تھرمل سنترپتی کی طرف دھکیل سکتا ہے۔ 04226-OL010 کا برقرار رکھا ہوا بائی پاس بہاؤ پمپ کے اندرونی درجہ حرارت کو ڈیزائن کی حد کے اندر رکھ کر اس سرپل کو روکتا ہے جہاں ایندھن کی کثافت ECM کیلیبریشن مفروضوں کے مطابق رہتی ہے۔

SCV کا بائی پاس بہاؤ گرمی کو مسترد کرنے سے آگے ایک اضافی دیکھ بھال کا کام کرتا ہے: یہ پمپ کی کم-دباؤ والی اندرونی گیلریوں کو تازہ ایندھن کے ساتھ مسلسل فلش کرتا ہے، آکسیڈائزڈ ہائیڈرو کاربن وارنش پیشگیوں کو جمع ہونے سے روکتا ہے جو ایندھن کو بار بار گرم کرنے اور پمپ کے اندرونی گزرنے کے اندر ٹھنڈا ہونے پر بنتے ہیں۔ جب بائی پاس کے بہاؤ کو محدود کیا جاتا ہے، تو پمپ کے اندر ایندھن کی رہائش کا وقت بڑھ جاتا ہے، جس سے ایندھن کے ایک ہی حجم کو متعدد حرارتی چکروں کے سامنے لاتا ہے اور پولیمرائزیشن کے رد عمل کو تیز کرتا ہے جو SCV کے اپنے اسپول بور سمیت درست سطحوں - پر وارنش کے ذخائر کو تشکیل دیتے ہیں۔ یہ ایک دوسرا سیلف-امپلیفائنگ سائیکل بناتا ہے: محدود بائی پاس وارنش کی تشکیل کا سبب بنتا ہے، جو بائی پاس کو مزید محدود کرتا ہے، جو وارنش کی تشکیل کو تیز کرتا ہے۔ 04226-OL010 کی آپٹمائزڈ ریٹرن گیلری جیومیٹری مسلسل، غیر محدود بائی پاس کے بہاؤ کو یقینی بناتی ہے جو پمپ کے اندر ایندھن کے رہائش کے وقت کو کم کرتا ہے، وارنش کے پیشگی تشکیل کو کم کرتا ہے اور سپول بور کے ذخائر میٹرنگ کی درستگی کو متاثر کرنے سے پہلے وقفہ کو بڑھاتا ہے۔

04226-OL010 کے بائی پاس فلو کی صحت کا اندازہ ایک معیاری آپریٹنگ حالت کے دوران پمپ آؤٹ لیٹ پر ایندھن کی واپسی لائن کے درجہ حرارت کو ناپ کر غیر-ناگوار طریقے سے لگایا جا سکتا ہے۔ طریقہ کار: (1) 20 منٹ تک اعتدال پسند بوجھ کے نیچے گاڑی چلا کر انجن کو پورے آپریٹنگ درجہ حرارت پر لائیں، (2) گاڑی کو پارک کریں اور تھرمل توازن قائم کرنے کے لیے 5 منٹ تک 2,000 RPM نمبر{21}}لوڈ کی حالت کو برقرار رکھیں، (3) انفراریڈ تھرمامیٹر کا استعمال کریں یا تھرموکلیٹ کے پمپ سے رابطہ کریں، تھرموکوپل کے تھرمامیٹر سے رابطہ کریں۔ ایک صحت مند 04226-OL010 برقرار بائی پاس بہاؤ اس درجہ حرارت کو 55 ڈگری اور 75 ڈگری کے درمیان برقرار رکھے گا۔ ریٹرن لائن کا درجہ حرارت 85 ڈگری سے زیادہ ہونا سمجھوتہ شدہ بائی پاس بہاؤ کی نشاندہی کرتا ہے، پمپ تھرمل سنترپتی کے ابتدائی مراحل میں کام کرتا ہے۔ یہ سادہ، غیر جارحانہ پیمائش معمول کی حفاظتی دیکھ بھال کے دوران کی جا سکتی ہے اور سروس کے وقفوں کے دوران اس کا ٹرینڈ کیا جا سکتا ہے تاکہ بائی پاس انحطاط کا پتہ لگانے سے پہلے یہ ڈرائیو ایبلٹی شکایت یا فالٹ کوڈ کے طور پر ظاہر ہو۔

Q1: گرم موسم میں ہائی وے کے طویل درجات پر چڑھتے وقت میری ٹویوٹا ہائیس وین قابل توجہ طاقت کیوں کھو دیتی ہے، لیکن صبح کے ٹھنڈے آپریشن کے دوران عام طور پر کارکردگی کا مظاہرہ کرتی ہے، اور 04226-OL010 اسے کیسے حل کرتا ہے؟

یہ گرم-گریڈ پاور کا نقصان HP3 پمپ تھرمل سیچوریشن کی ایک کلاسک علامت ہے جو سمجھوتہ شدہ SCV بائی پاس فلو کی وجہ سے ہوتا ہے۔ جیسے جیسے پمپ زیادہ گرم ہوتا ہے، ایندھن کی کثافت کم ہو جاتی ہے اور ECM نتیجے میں والیومیٹرک کارکردگی کے نقصان کی مکمل تلافی نہیں کر سکتا۔ 04226-OL010 کا بحال شدہ بائی پاس کا بہاؤ پمپ کے درجہ حرارت کو ڈیزائن کی حد کے اندر برقرار رکھتا ہے، ایندھن کی کثافت اور حجم کی کارکردگی کو محفوظ رکھتا ہے، قطع نظر اس کے کہ محیط درجہ حرارت یا مسلسل بوجھ ہو۔

Q2: کیا ایک محدود SCV بائی پاس کے بہاؤ کو صاف یا بحال کیا جا سکتا ہے، یا SCV کو 04226-OL010 سے تبدیل کیا جانا چاہیے؟

ایک بار جب SCV کے اندر اندرونی بائی پاس کے راستے وارنش کے ذخائر سے محدود ہو جاتے ہیں یا سپول بور کے پہننے سے بائی پاس کی لینڈ کلیئرنس تبدیل ہو جاتی ہے، تو نقصان مستقل ہوتا ہے اور اسے صفائی کے ذریعے واپس نہیں لیا جا سکتا۔ درستگی-معزز بائی پاس کلیئرنس کو مائکرون-سطح کی رواداری پر تیار کیا جاتا ہے۔ کوئی بھی لباس جس نے ان کلیئرنس کو تبدیل کر دیا ہو اسے میدان میں بحال نہیں کیا جا سکتا۔ 04226-OL010 کے ساتھ تبدیلی واحد مؤثر مرمت ہے۔

Q3: 04226-OL010 کا بائی پاس فلو الیکٹرک لفٹ پمپ کی سروس لائف کو کیسے متاثر کرتا ہے؟

ایک محدود SCV بائی پاس پورے کم-دباؤ والے ایندھن کے سرکٹ کی ہائیڈرولک مزاحمت کو بڑھاتا ہے، جو الیکٹرک لفٹ پمپ کو کمر کے زیادہ دباؤ کے خلاف کام کرنے پر مجبور کرتا ہے۔ کام کا یہ بڑھتا ہوا بوجھ لفٹ پمپ موٹر برش کے لباس کو تیز کرتا ہے اور لفٹ پمپ کی سروس لائف کو 30-50% تک کم کر سکتا ہے۔ 04226-OL010 کا غیر محدود بائی پاس معمول کے کم دباؤ والے سرکٹ ہائیڈرولک مزاحمت کو برقرار رکھتا ہے، ڈیزائن کردہ لفٹ پمپ آپریٹنگ حالات اور سروس کی زندگی کو محفوظ رکھتا ہے۔

Q4: کیا SCV بائی پاس فلو گراڈیشن اور فیول فلٹر بلاکیج کی بڑھتی ہوئی فریکوئنسی کے درمیان کوئی تعلق ہے؟

بالواسطہ، ہاں۔ ایک محدود SCV بائی پاس چیسس فیول سسٹم کے ذریعے ایندھن کی کل گردش کی شرح کو کم کرتا ہے، جس سے فیول فلٹر کے فی گھنٹہ آپریشن کے دوران ایندھن کا حجم کم ہو جاتا ہے۔ یہ کم بہاؤ فلٹر عنصر کے پورے سطحی علاقے میں تقسیم ہونے کے بجائے ذرات کو فلٹر میڈیا کی سطح پر جمع ہونے دیتا ہے، جس سے مقامی فلٹر میں رکاوٹ پیدا ہوتی ہے جو قبل از وقت ایندھن کے فلٹر کی پابندی کے انتباہات کو متحرک کرتی ہے۔ 04226-OL010 کا عام بائی پاس فلو فلٹریشن سسٹم کے ذریعے ڈیزائن ایندھن کی گردش کی شرح کو برقرار رکھتا ہے۔

Q5: SCV بائی پاس پابندی کو ناکام لفٹ پمپ سے الگ کرنے کے لیے درست تشخیصی طریقہ کار کیا ہے جب دونوں حالتیں ایک جیسی علامات پیدا کر سکتی ہیں؟

اوپر بیان کردہ 2,000 RPM نمبر-لوڈ ٹیسٹ کے دوران مکینیکل گیج کے ساتھ فیول فلٹر آؤٹ لیٹ پر لفٹ پمپ کی ترسیل کے دباؤ کی پیمائش کریں۔ اگر لفٹ پمپ 4-6 بار فراہم کرتا ہے لیکن HP3 پمپ پر ریٹرن لائن کا درجہ حرارت 85 ڈگری سے زیادہ ہے تو، SCV بائی پاس پر پابندی ہے اور لفٹ پمپ صحیح طریقے سے کام کر رہا ہے۔ اگر لفٹ پمپ 3.5 بار سے کم ڈیلیور کرتا ہے، تو لفٹ پمپ بنیادی غلطی ہے، حالانکہ SCV بھی ناکافی انلیٹ پریشر کے ساتھ طویل آپریشن کی وجہ سے کم ہو سکتا ہے۔ یہ دو-پوائنٹ تشخیص کسی ایک جزو کی غیر ضروری تبدیلی کو روکتا ہے۔

Q6: بائیو ڈیزل B20 کا استعمال 04226-OL010 کے بائی پاس فلو اور تھرمل مینجمنٹ فنکشن کو توسیعی سروس وقفوں پر کیسے متاثر کرتا ہے؟

بایو ڈیزل B20 میں معیاری ULSD کے مقابلے تھوڑا سا اونچا ابلتا نقطہ اور کم تھرمل چالکتا ہے، جو بائی پاس بہاؤ کی حرارت کو مسترد کرنے کی کارکردگی کو معمولی طور پر کم کر سکتا ہے۔ تاہم، B20 میں بھی زیادہ چکنا پن ہے، جو SCV کے اسپول بور باؤنڈری چکنا کرنے سے فائدہ اٹھاتا ہے۔ SCV تھرمل کارکردگی پر خالص اثر کم سے کم ہے بشرطیکہ ایندھن کے نظام کو مناسب طریقے سے برقرار رکھا جائے۔ B20 استعمال کرنے والے فلیٹ آپریٹرز کو ہر حفاظتی دیکھ بھال کے وقفے پر واپسی لائن کے درجہ حرارت کی نگرانی کرنی چاہیے اور SCV متبادل وقفوں کو 10–15% تک کم کرنے پر غور کرنا چاہیے اگر مسلسل اعلی-ماحولیاتی-درجہ حرارت کو B20 ایندھن کے استعمال کے ساتھ ملایا جائے۔
