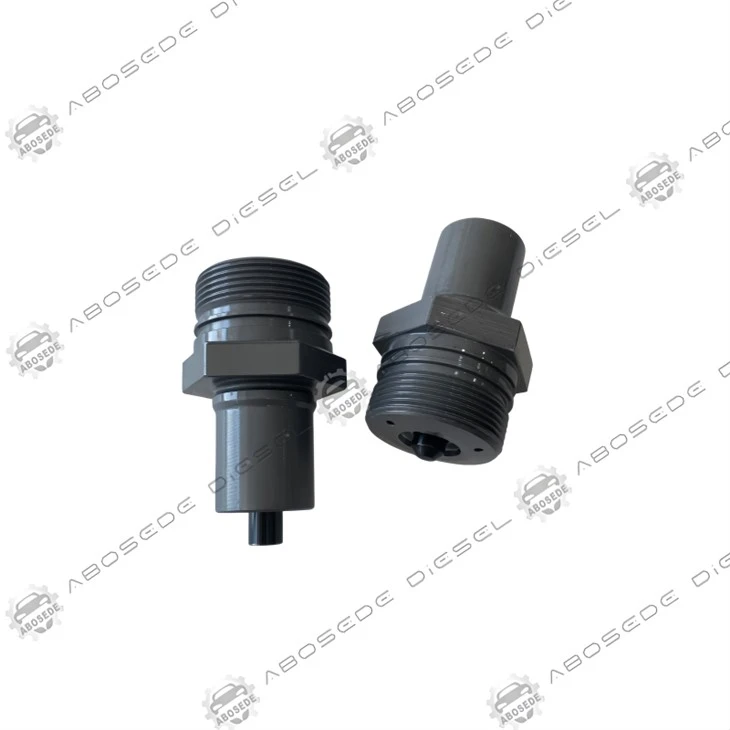

کمنز ایکس 15 پلنگر – ہائی-پریشر کامن-ریل کی درستگی کے لیے میٹرنگ کور



Cummins X15 XPI فیول سسٹم میں، پلنگر کوئی سادہ سلنڈرکل ڈسپلیسر نہیں ہے یہ پلنجر 2,400 بار سے زیادہ ریل کے دباؤ پر کام کرتا ہے، جہاں پلنجر اور اس کے بیرل کے درمیان فوری کلیئرنس انجیکشن کی مقدار کی مستقل مزاجی کو متاثر کرنے والا واحد سب سے زیادہ بااثر متغیر بن جاتا ہے۔ ریڈیل کلیئرنس میں 0.002mm کا تغیر تقریباً 12% تک رساو کے بہاؤ کو بدل دیتا ہے، جو فی اسٹروک پر ایندھن کی ترسیل میں 1.5% بڑھنے کا ترجمہ کرتا ہے نتیجتاً، X15 پلنگر کو ایک درستگی-جزو کے طور پر انجنیئر کیا گیا ہے، جہاں سطح کی ٹپوگرافی، مادی مرحلے کا استحکام، اور کنارے جیومیٹری پورے آپریٹنگ لفافے میں انجیکٹر کی ہائیڈرولک کارکردگی کی وضاحت کرنے کے لیے آپس میں مل جاتے ہیں۔





X15 پلنگر میں برائے نام قطر ہے۔Ø9.975 ملی میٹرکی کل اسٹروک کی لمبائی کے ساتھ5.8 ملی میٹر, تقریبا کی ایک بھاری مقدار فراہم کر رہا ہے452 ملی میٹر³فی اسٹروک تاہم، پلنگر کے ہیلیکل میٹرنگ پورٹ-کی طرف سے موثر ترسیل کا حجم کم ہو جاتا ہے جو اوپری زمین میں مشینی ہوتی ہے جو سپل پورٹ سے رابطہ کرتی ہے۔ پلنگر ایکسس کے نسبت 28 ڈگری کا ہیلکس زاویہ فیول کنٹرول ایکچیویٹر (FCA) کے ذریعے موثر اسٹروک کی لمبائی کو الیکٹرانک طور پر کنٹرول کرکے انجیکشن ٹائمنگ کے آغاز- اور اختتام-کا تعین کرتا ہے۔ روایتی ان- لائن پمپوں کے برعکس، X15 کے پلنگر ہیلکس کو لیزر- ±0.01 ڈگری کی رواداری کے ساتھ کندہ کیا گیا ہے تاکہ یہ یقینی بنایا جا سکے کہ اسپل ٹائمنگ انحراف ریٹیڈ rpm پر 0.3 ڈگری کرینک اینگل سے نیچے رہے۔

پلنجر اور اس کے بیرل کے درمیان کلیئرنس کی وضاحت کی گئی ہے۔0.008–0.015 ملی میٹرجب 20 ڈگری پر ماپا جاتا ہے، ایک تفریق ایئر-گیج سسٹم کا استعمال کرتے ہوئے یہ کلیئرنس پرانے مکینیکل پمپ پلنگرز کے مقابلے میں تقریباً 40% زیادہ سخت ہے، جو ریل کے دباؤ کے بڑھتے ہوئے مطالبات کی عکاسی کرتا ہے۔ آپریٹنگ درجہ حرارت (85 ڈگری ایندھن) پر، اسٹیل پلنگر 0.004 ملی میٹر تک پھیلتا ہے (11.5×10⁻⁶ / ڈگری اور 65 ڈگری اضافے کی بنیاد پر)، کلیئرنس کو 0.004–0.011mm-ایک نظام جہاں ہائیڈروجن کے ذریعے لفٹ کیا جاتا ہے ایندھن فلم اہم ہو جاتا ہے. یہ لفٹ اثر، نسبتہ سلائیڈنگ کی رفتار اور ایندھن کی چپکنے والی کے متناسب، تیز رفتاری سے دھات-سے-میٹل کے رابطے کو روکتا ہے، لیکن صرف اس صورت میں جب پلنجر اور بیرل کی سطح کی کھردری (Ra) کو بالترتیب 0.08μm اور 0.05μm سے نیچے رکھا جائے۔





جدید الٹرا-کم سلفر ڈیزل (ULSD) میں پرانے ڈیزل مرکبات کے مقابلے میں فطری طور پر کم چکنا پن ہوتا ہے، جس میں ہائی-فریکوئنسی ریکپروکیٹنگ رگ (HFRR) پہننے کے داغ اکثر 520μm سے زیادہ ہوتے ہیں اس کا مقابلہ کرنے کے لیے، X15 پلنگر ایک سے گزرتا ہے۔تین-مرحلے کی سطح کی انجینئرنگ کا عمل:

کاربونیٹرائڈنگ– پلنگر بیس میٹریل (SAE 5120 اسٹیل) گیس-0.25–0.35mm کی گہرائی تک کاربونائٹیڈ ہے، جس سے سطح کی سختی 60–62 HRC حاصل ہوتی ہے جبکہ سختی کے لیے 30 HRC کی بنیادی سختی برقرار رہتی ہے۔ یہ تدریجی سختی پمپنگ اسٹروک کے دوران پیدا ہونے والے ہائی کمپریسیو دباؤ (850 MPa تک) کے تحت ٹوٹنے والے فریکچر کے خطرے کو کم کرتی ہے۔

ڈائمنڈ-جیسے کاربن (DLC) کوٹنگ– ایک 2.0μm موٹی DLC تہہ (a-C:H 20% sp³ بانڈز کے ساتھ) پلازما-بڑھے ہوئے کیمیائی بخارات کے ذخیرہ کے ذریعے لگائی جاتی ہے۔ یہ کوٹنگ باؤنڈری لبریکیشن کے تحت رگڑ کے گتانک کو 0.12 (غیر کوٹیڈ اسٹیل) سے 0.06–0.07 تک کم کر دیتی ہے، مؤثر طریقے سے ULSD کی کھوئی ہوئی چکنا پن کی تلافی کرتی ہے۔ X15 پلنگرز پر بینچ ٹیسٹ سے پتہ چلتا ہے کہ DLC کوٹنگ 2,200 rpm فل-لوڈ آپریشن پر سکفنگ کے آغاز کو 4,500 گھنٹے سے 11,000 گھنٹے تک بڑھا دیتی ہے۔

ہونانگ پلیٹاؤس– بیرل بور کو ایک سطح مرتفع-ہوننگ کے عمل کے ساتھ ختم کیا جاتا ہے جو 45 ڈگری کے انٹرسیکٹ اینگل کے ساتھ کراس-ہیچ پیٹرن بناتا ہے۔ یہ پیٹرن بور کی دیوار پر ایندھن کی ایک پتلی تہہ کو برقرار رکھتا ہے، تیل کے ذخائر کے طور پر کام کرتا ہے جو خشک ہونے سے روکتا ہے۔ سطح مرتفع کی کھردری (Rpk) کو 0.02μm سے نیچے برقرار رکھا جاتا ہے، DLC-کوٹیڈ پلنگر کے ساتھ اعلی مطابقت کو یقینی بناتا ہے۔





2,400 بار پر، پلنگر پوسن کے اثر کی وجہ سے تقریباً 0.003 ملی میٹر قطر کی توسیع کا تجربہ کرتا ہے (جس کا حساب لچکدار ماڈیولس 210 GPa اور اندرونی دباؤ سے کیا جاتا ہے)۔ یہ توسیع فوری نہیں ہے۔ یہ دباؤ میں اضافے کے پہلے 0.3ms کے اندر ہوتا ہے، ابتدائی انجیکشن کے مرحلے کے ساتھ۔ کلیئرنس میں نتیجے میں کمی رساو کے خلاف ہائیڈرولک مزاحمت کو بڑھاتی ہے، انجیکشن کے انتہائی اہم حصے کے دوران پمپنگ چیمبر کو مؤثر طریقے سے "سیل" کرتی ہے۔ یہ عارضی سیلف-سیلنگ رویہ X15 پلنگر کو درجہ بندی شدہ حالات میں 92% کی والیومیٹرک کارکردگی حاصل کرنے کی اجازت دیتا ہے، اس کے مقابلے میں بغیر کوٹڈ، غیر-آپٹمائزڈ ڈیزائن کے لیے 87%۔

مزید برآں، پلنگر کے ریٹرن اسٹروک کو ہیلیکل اسپرنگس کے ایک جوڑے سے مدد ملتی ہے جو پوری لفٹ پر 78 N کی مشترکہ قوت کا استعمال کرتے ہیں۔ اسٹروک کے اختتام پر والو فلوٹ سے بچنے کے لیے اسپرنگ ریٹ کو پلنجر ماس (تقریباً. 42g) سے ملایا جاتا ہے، اس بات کو یقینی بناتے ہوئے کہ پلنجر بغیر کسی علیحدگی کے کیم پروفائل کی پیروی کرتا ہے۔ نچلے مردہ مرکز میں رہنے کا وقت ٹھیک ٹھیک 22 ڈگری کرینک اینگل ہے، جس سے ایندھن کو انلیٹ پورٹ کے ذریعے چیمبر کو دوبارہ بھرنے کے لیے کافی وقت ملتا ہے، جس کا قطر (5.5 ملی میٹر) بھرنے کی رفتار کو 2.5 میٹر فی سیکنڈ سے کم کرتا ہے





➔ سنبھالنا: تنصیب سے پہلے، 10x میگنفائنگ گلاس کا استعمال کرتے ہوئے کسی بھی نِکس یا گڑ کے لیے پلنگر کے پیمائشی پوائنٹس کا معائنہ کریں-دو زمینی فلیٹوں سے نشان زد-۔ یہاں تک کہ ایک 0.005mm burr پہلے 20 اسٹروک کے دوران بیرل کو اسکور کر سکتا ہے، جس سے مستقل نقصان ہوتا ہے۔

➔ چکنا: پلنجر کو صاف ڈیزل ایندھن میں ڈبوئیں، پھر نچلی زمین پر اسمبلی لیوب (جس میں زنک ڈائل کیلڈیتھیو فاسفیٹ) کی پتلی فلم لگائیں۔ چکنائی یا گریفائٹ کا استعمال نہ کریں، کیونکہ وہ پھیلنے والے سوراخوں کو روکتے ہیں۔

➔ ٹارک کی ترتیب: بیرل کے برقرار رکھنے والے نٹ (M24x1.5) کو چار مساوی مراحل (62.5 N·m انکریمنٹ) میں 250 N·m تک سخت کیا جانا چاہئے، ہموار حرکت کی توثیق کرنے کے لئے ہر قدم کے درمیان پلنجر کو ہاتھ سے گھمائیں۔ ایک چپچپا دھبہ غلط ترتیب کی نشاندہی کرتا ہے-بیک آف اور دوبارہ-پلنگر کو بیرل کے الائنمنٹ مارک کے ساتھ ہم آہنگ کریں۔

پلنگر پہننے کے لیے فیلڈ کی تشخیص عام طور پر اس وقت انجام دی جاتی ہے جب انجن ایندھن کے بند-کے ساتھ کرینک کر رہا ہوتا ہے۔ 200 rpm پر 15 ملی لیٹر فی منٹ سے زیادہ رساو کی شرح بتاتی ہے کہ پلنگر-بیرل کی کلیئرنس 0.025mm سے بڑھ گئی ہے، متبادل کی ضمانت ہے۔ ایک متبادل طریقہ یہ ہے کہ پلنجر کو ہٹایا جائے اور دباؤ کا معائنہ کیا جائے-کیویٹیشن کریٹرز کے لیے چہرے کو برداشت کرنے والے چہرے-کی خصوصیت سے اسپل کنارے کے قریب "گڑھے کی انگوٹی" کے طور پر ظاہر ہوتا ہے جب وہ زیادہ-سلفر ایندھن پر چل رہا ہو یا پانی کی آلودگی کے ساتھ۔



Q1: پلنجر اور بیرل ایک سیٹ کے طور پر مماثل ہیں-کیا میں صرف پلنجر کو تبدیل کر کے پرانے بیرل کو دوبارہ استعمال کر سکتا ہوں؟
نہیں، ہر پلنگر اور بیرل جوڑا انفرادی طور پر ایئر-کلیئرنس کلاس (A، B، یا C) کے حساب سے ترتیب دیا جاتا ہے۔ مختلف طبقوں کے اجزاء کو ملانے کے نتیجے میں یا تو قبضے (بہت تنگ) یا ضرورت سے زیادہ رساو (بہت ڈھیلے) ہوں گے، جس کے نتیجے میں سلنڈروں میں ایندھن کی مقدار 8% تک بڑھ جائے گی۔ ہمیشہ مکمل پلنجر-اور-بیرل اسمبلی کو تبدیل کریں۔

Q2: ایندھن کا درجہ حرارت DLC کوٹنگ کی کارکردگی کو کس طرح متاثر کرتا ہے، اور کیا مجھے چکنا کرنے والا اضافہ کرنا چاہیے؟
DLC کوٹنگ 150 ڈگری تک موثر رہتی ہے۔ اس سے زیادہ ایندھن کا درجہ حرارت غیر معمولی ہے۔ اگر آپ تجارتی طور پر تصدیق شدہ ULSD استعمال کرتے ہیں تو چکنا پن کو بہتر بنانے والے (مثال کے طور پر، 2-ethylhexyl nitrate) کو شامل کرنا ضروری نہیں ہے۔ اضافی مقدار کا استعمال DLC کی سطح پر کاربن جمع کر سکتا ہے، اس کے کم-رگڑ کے فائدے کو-کم کر سکتا ہے اس لیے مینوفیکچرر کے تجویز کردہ ایندھن پر قائم رہیں۔

Q3: پلنگر پر کاویٹیشن کے کٹاؤ کی ظاہری علامات کیا ہیں، اور میں اسے کھرچنے والے لباس سے کیسے الگ کر سکتا ہوں؟
کاویٹیشن کٹاؤ مقامی، گہرے گڑھے بناتا ہے جس میں اسپونجی شکل ہوتی ہے، جو عام طور پر سپل پورٹ کے کنارے کے قریب پلنگر ٹاپ پر واقع ہوتے ہیں، جو ڈیکمپریشن کے دوران بخارات کے بلبلے کے گرنے کی وجہ سے ہوتے ہیں۔ دوسری طرف کھرچنے والا لباس فالج کی سمت کے بعد متوازی خروںچ پیدا کرتا ہے، جو ایندھن میں موجود ذرات سے نکلتا ہے۔ اگر پٹنگ موجود ہے تو، آئینے کے لیے بیرل کا بھی معائنہ کریں-تصویری گڑھے-اگر ملے تو دونوں اجزاء کو تبدیل کریں۔

Q4: کیا میں پلنجر کو ہٹانے کے بعد ریٹیننگ نٹ اور O-رنگ کو دوبارہ استعمال کر سکتا ہوں، یا انہیں تبدیل کرنا ضروری ہے؟
برقرار رکھنے والے نٹ کو دوبارہ استعمال کیا جا سکتا ہے بشرطیکہ اس کے دھاگے صاف اور غیر درست ہوں۔ تاہم، تانبے کی گسکیٹ (ایندھن گیلری کو سیل کرنے کے لیے استعمال کیا جاتا ہے) کو ہمیشہ ایک نئی سے تبدیل کرنا چاہیے، کیونکہ یہ کمپریشن حاصل کرنے سے گزرتا ہے۔ بیرونی بیرل پر O-رنگ سیل کو بھی تبدیل کرنے کی ضرورت ہوتی ہے-یہ FKM سے بنی ایک واحد-استعمال ہوتی ہے، اور اسے دوبارہ استعمال کرنے سے انجن کے تیل میں ایندھن کی کمی کا خطرہ ہوتا ہے۔

Q5: میرا X15 اونچائی پر ایندھن کے دباؤ میں کمی کو ظاہر کرتا ہے۔ کیا چھلانگ لگانے والا مجرم ہو سکتا ہے؟
زیادہ اونچائی محیطی ہوا کی کثافت کو کم کرتی ہے اور اس طرح بیک پریشر کو خارج کرتی ہے، لیکن یہ پلنگر کی کارکردگی کو براہ راست متاثر نہیں کرتی ہے۔ تاہم، کم بیرومیٹرک دباؤ ایندھن کے نظام کے اندر جانے والے دباؤ کو کم کر سکتا ہے، جس کی وجہ سے NPSH ناکافی ہونے کی وجہ سے پلنجر کاوییٹیٹ ہو جاتا ہے۔ پلنجر کی مذمت کرنے سے پہلے، ان لیٹ فیول پریشر کی پیمائش کریں-اگر یہ پورے لوڈ پر 0.4 MPa سے کم ہے، ایک لفٹ پمپ پرائمر انسٹال کریں یا پری-فلٹر کو چیک کریں، کیونکہ پلنجر ہی درست طریقے سے کام کر رہا ہے۔

Q6: کیا سروس لائف کو زیادہ سے زیادہ کرنے کے لیے نئے X15 پلنگر کے طریقہ کار میں کوئی تجویز کردہ وقفہ ہے؟
جی ہاں انجن کو بغیر بوجھ کے 15 منٹ تک بیکار (600 rpm) پر چلائیں، پھر 5 منٹ کے لیے 1,200 rpm تک بڑھائیں، اور آخر میں تین ہلکے-تھروٹل ایکسلریشن (0–70% لوڈ) انجام دیں تاکہ DLC کوٹنگ کو بیرل کے مطابق ہونے دیا جائے۔ آپریشن کے پہلے 2 گھنٹے کے دوران مکمل لوڈ آپریشن سے گریز کریں؛ یہ بتدریج لوڈنگ ہائیڈرو ڈائنامک فلم کو مکمل طور پر قائم ہونے کی اجازت دیتی ہے، جس سے ابتدائی مائیکرو-کے دورے کا خطرہ کم ہوتا ہے۔
