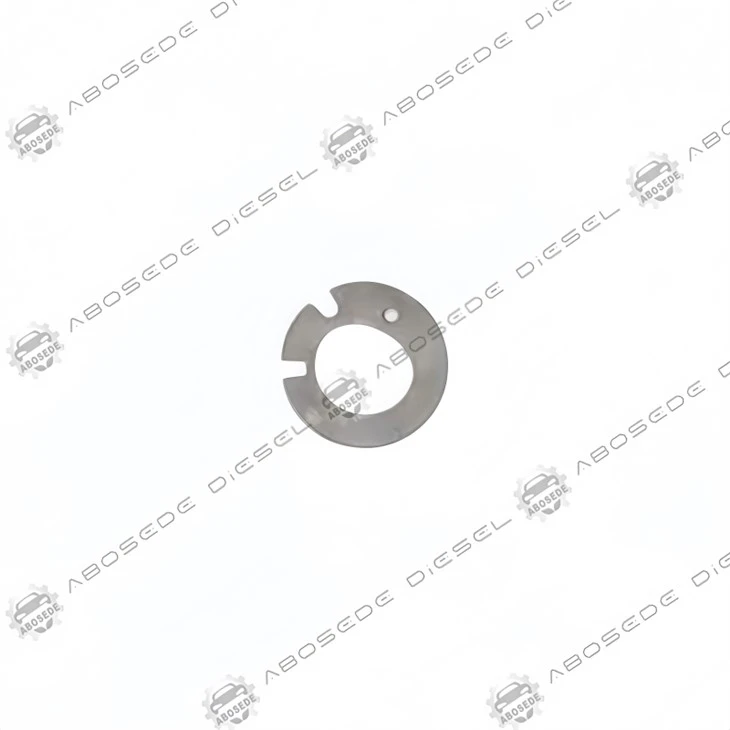

CAT C12 کنٹرول والو گسکیٹ – لوڈ-انٹیگریٹڈ کرش لیمیٹر کے ساتھ بیئرنگ انٹرفیس|1.30 ملی میٹر برائے نام اونچائی



کیٹرپلر C12 MEUI (مکینی طور پر ایکٹیویٹڈ الیکٹرانک کنٹرولڈ یونٹ انجیکٹر) فن تعمیر کے اندر، کنٹرول والو گیسکٹ روایتی معنوں میں نہ تو مہر ہے اور نہ ہی بہاؤ کو روکنے والا۔ یہ ایک کے طور پر کام کرتا ہے۔لوڈ-بیرنگ اسپیسرجس کا بنیادی کام ریٹینر بولٹ کے ٹارک کو عین کلیمپنگ فورس میں ترجمہ کرنا ہے جو کنٹرول والو کی ورکنگ کلیئرنس کو قائم کرتا ہے۔ یہ کلیئرنس-عام طور پر والو پاپیٹ اور گسکیٹ کے اندرونی چہرے کے درمیان 0.08–0.12 ملی میٹر-سولینائڈ ایکٹیویشن کے آغاز میں "ڈیڈ بینڈ" کا تعین کرتی ہے۔ ECM کے انجیکشن ٹائمنگ کا حساب ایک مخصوص ڈیڈ بینڈ کا دورانیہ فرض کرتا ہے۔ ایک گسکیٹ جو پتلا ہو گیا ہے اس کلیئرنس کو کم کر دیتا ہے، جس کی وجہ سے والو توقع سے جلد جواب دیتا ہے، مؤثر طریقے سے 2,100 RPM پر 2 ڈگری تک انجیکشن کے وقت کو آگے بڑھاتا ہے۔ یہ پیشرفت سلنڈر کے چوٹی کے دباؤ میں اضافہ کرتی ہے اور ADEM سے لیس گاڑیوں میں انجن ڈیریٹنگ کو متحرک کر سکتی ہے۔

ہمارا پروڈکٹ ایک درستگی سے تیار کردہ کنٹرول والو گیسکیٹ ہے جو C12 کی فیکٹری کلیئرنس جیومیٹری کو بحال کرنے کے لیے بنایا گیا ہے،کاربن-فائبر-مضبوط پولیامائڈ-imideجو پورے انجن کے تھرمل سائیکل میں اس کے بوجھ-بیئرنگ خصوصیات کو برقرار رکھتا ہے۔ یہ گیس ٹوکری ECM کی اڈاپٹیو لرننگ ونڈو کے اندر C12 کے ایندھن کی ترسیل کو برقرار رکھنے کے لیے درکار عین جسمانی وقفہ فراہم کرتی ہے۔



مندرجہ ذیل انجن سیریل پریفکسز اور آپریٹنگ ماحول میں تمام C12 ایپلی کیشنز کے لیے یہ گسکیٹ جہتی طور پر تصدیق شدہ ہے:

انجن کا سابقہ	پرائمری مشین کی قسم	گورنر / رفتار کی خصوصیت
9KS، 9KX	کلاس 8 ٹرک (ٹریکٹر-ٹریلر)	متغیر رفتار-، 2100 RPM زیادہ سے زیادہ
2KS، 2KZ	345 کھدائی کرنے والے / جنگلات	زیادہ-بیکار معاوضہ فعال
3CS، 4AR	وہیل لوڈرز (980 سیریز)	لوڈ-ڈروپ کے ساتھ سینسنگ
5KZ، 6NZ	میرین سٹرن-ڈرائیو / معاون	مستقل-اسپیڈ 1800 RPM
7CZ، 8PN	صنعتی پمپ / کمپریسرز	فکسڈ-اسپیڈ 1500/1800 RPM

مخصوص طول و عرض نوٹ:C12 گسکیٹ اس کے ذریعہ قابل شناخت ہے۔34.5 ملی میٹر بیرونی قطر, a 4.95 ملی میٹر مرکزی سوراخ، اور ایک برائے نام1.30 ملی میٹر غیر کمپریسڈ موٹائی. یہ میٹرکس اسے C10 (32.8mm/4.88mm/1.20mm) اور C13 (37.8mm/4.95mm/1.25mm) مختلف حالتوں سے الگ کرتے ہیں۔ C12 کی بڑی موٹائی اس کے بڑے ریٹینر بولٹ کے لیے درکار زیادہ کلیمپ بوجھ (2.2 N·m بمقابلہ 1.8 N·m) کو جذب کرنے کے لیے اضافی مواد فراہم کرتی ہے۔



C12 کے لیے، گسکیٹ کی فنکشنل کارکردگی کا بہترین اظہار والو کلیئرنس اور سولینائڈ رسپانس وولٹیج کے درمیان تعلق کے ذریعے کیا جاتا ہے۔ درج ذیل ڈیٹا بینچ-ٹیسٹ کے نتائج کو 22 MPa ایکٹیویشن پریشر پر ظاہر کرتا ہے:

پیرامیٹر	فیکٹری تفصیلات	-سے باہر-خصوصی حالت
کنٹرول والو ورکنگ کلیئرنس	0.10 ملی میٹر ±0.02 ملی میٹر	< 0.06mm = timing advanced > 2°
2.2 N·m ٹارک پر کلیمپ لوڈ	2,100 N ±5%	< 1,800 N = clearance increase
موٹائی برقرار رکھنا (100 سائیکلوں کے بعد)	>اصل کا 99.5%	< 98% indicates material fatigue
اندرونی قطر کی ترقی (بوجھ کے نیچے)	< 0.02mm	>0.04 ملی میٹر=بہاؤ انحراف
ڈائی الیکٹرک طاقت (موصلیت کی خاصیت)	>15 kV/mm	N/A (معیار کی تصدیق)

گرافیکل خلاصہ – "کلیئرنس-وقت" کا نقشہ:
دو- محور گراف کا تصور کریں: X- محور والو کلیئرنس (0.06–0.14mm) کی نمائندگی کرتا ہے، Y- محور انجیکشن ٹائمنگ ایڈوانس (0–4 ڈگری) کی نمائندگی کرتا ہے۔ ECM کے نقشے کو 0.10mm کی کلیئرنس کے لیے کیلیبریٹ کیا گیا ہے، جو صفر ٹائمنگ آفسیٹ پیدا کرتا ہے۔ جیسے جیسے کلیئرنس کم ہوتا ہے (گاسکیٹ پتلا ہونا)، وقت خطی طور پر آگے بڑھتا ہے-ایک 0.04 ملی میٹر کی کمی تقریباً 2 ڈگری ترقی دیتی ہے، دہن کے عمل کو TDC کے قریب منتقل کرتا ہے اور NOx آؤٹ پٹ میں اضافہ ہوتا ہے۔ ہمارا گسکیٹ 0.10 ملی میٹر کلیئرنس کو بحال کرتا ہے، آپریٹنگ پوائنٹ کو ECM کی صفر-آفسیٹ حالت پر واپس کرتا ہے۔



C12 کا زیادہ کلیمپ بوجھ ایک ایسے مواد کا مطالبہ کرتا ہے جو رینگنے اور ٹوٹنے والے فریکچر دونوں کے خلاف مزاحمت کرتا ہے۔ ہماری کاربن-فائبر-مضبوط پالیامائڈ-امائڈ جامع پیشکشیں:

ہائی کمپریسیو طاقت:180 MPa پیداواری طاقت، اصل کلیمپ بوجھ (2,100 N سے زیادہ 9.5 cm² ≈ 22 MPa) کے مقابلے میں 3× کا حفاظتی مارجن فراہم کرتا ہے۔ یہ عام آپریٹنگ حالات میں صفر پلاسٹک کی اخترتی کو یقینی بناتا ہے۔

رگڑ کا کم گتانک:0.08 سٹیل کے خلاف-فائبر کمپوزائٹس کے 0.35 عام سے نمایاں طور پر کم۔ یہ ٹارک ایپلی کیشن کے دوران گسکیٹ کو "خود-مرکز" کرنے کی اجازت دیتا ہے، غلط ترتیب کے خطرے کو کم کرتا ہے جو ناہموار کچلنے کا سبب بن سکتا ہے۔

کیمیائی مزاحمت:ڈیزل ایندھن، انجن کے تیل، یا اعلی-سلفر ایندھن سے متاثر نہیں ہوا جو اب بھی بعض برآمدی منڈیوں میں درپیش ہے۔

بصری اختراع - کلیئرنس انڈیکیٹر ڈاٹ:
ہر گسکیٹ میں ایک چھوٹا سا فیچر ہوتا ہے۔اٹھایا نقطہ(0.3 ملی میٹر اونچائی) اس کے اوپری چہرے پر۔ درست ٹارک کی تنصیب کے بعد، یہ ڈاٹ بالکل 0.10 ملی میٹر باقی اونچائی پر کمپریس کیا جاتا ہے-جو ڈیزائن کردہ ورکنگ کلیئرنس سے میل کھاتا ہے۔ تکنیکی ماہرین اس بقیہ اونچائی کی گہرائی کے گیج سے پیمائش کر سکتے ہیں تاکہ گسکیٹ کو ہٹائے بغیر درست تنصیب کی تصدیق کی جا سکے۔



چونکہ گسکیٹ کا فنکشن لوڈ-بیئرنگ ہے، نتیجے میں کلیئرنس کی تصدیق خود ٹارک ویلیو سے زیادہ اہم ہے:

مرحلہ 1 - سطح کی تیاری:والو باڈی سیٹ کو لنٹ-مفت کپڑے اور آئسوپروپل الکحل سے صاف کریں۔ کوئی بھی ملبہ مصنوعی طور پر اسٹیک کی اونچائی میں اضافہ کرے گا۔

مرحلہ 2 - گاسکیٹ کی جگہ کا تعین:گاسکیٹ کو اوپر والے ڈاٹ کے ساتھ رکھیں جس کا سامنا UP کی طرف ہے (ریٹینر بولٹ کی طرف)۔ ڈاٹ کلیئرنس اشارے اور درست سمت کی بصری تصدیق دونوں کے طور پر کام کرتا ہے۔

مرحلہ 3 - ٹارک کی درخواست:ریٹینر بولٹ کو سخت کریں۔2.2 N·mایک ہی سیال حرکت میں۔ ٹارک کا استعمال نہ کریں-زاویہ کا طریقہ-C12 بولٹ ٹارک نہیں ہے--پیدا کرنے کے لیے۔

مرحلہ 4 - کلیئرنس کی تصدیق:گہرائی کے مائکرو میٹر کا استعمال کرتے ہوئے، ابھرے ہوئے نقطے کی اونچائی کی پیمائش کریں۔ اگر اس کی پیمائش 0.10–0.12 ملی میٹر ہے تو کلیئرنس درست ہے۔ اگر اس کی پیمائش <0.08 ملی میٹر ہے، تو گیس ٹوکری سے زیادہ-ٹارک ہو چکا ہے اور اسے تبدیل کیا جانا چاہیے۔



Q1: میرا C12 بھاری سرعت کے تحت سیاہ دھواں پیدا کرتا ہے لیکن صاف طور پر بیکار رہتا ہے۔ ECM عام ایندھن کی تراشوں کو دکھاتا ہے۔ کیا گسکیٹ مسئلہ ہو سکتا ہے؟
جی ہاں ایک گسکیٹ جو پتلی پہنی ہوئی ہے (1.24 ملی میٹر سے نیچے) ورکنگ کلیئرنس کو کم کرتی ہے، بوجھ کے نیچے وقت کو آگے بڑھاتی ہے۔ ECM کے پاس مکینیکل کلیئرنس کے لیے کوئی سینسر نہیں ہے، اس لیے یہ اس کا پتہ نہیں لگا سکتا اور نہ ہی اس کی تلافی کر سکتا ہے۔ ایڈوانس ٹائمنگ کی وجہ سے زیادہ-اعلی RPM پر ایندھن پیدا ہوتا ہے-کالے دھوئیں کے طور پر دکھائی دیتا ہے۔ گسکیٹ کو تبدیل کرنے سے 0.10mm کی کلیئرنس بحال ہو جاتی ہے اور دھواں ختم ہو جاتا ہے۔

Q2: میں گسکیٹ کی خرابی اور پہننے والے والو پلنگر کے درمیان کیسے فرق کروں؟
50ms کے لیے solenoid پر 12V لگا کر اور کلک کو سن کر "باؤنس ٹیسٹ" کریں۔ ایک گسکیٹ کی ناکامی ایک مدھم، مفلڈ کلک پیدا کرتی ہے کیونکہ پلنجر دھاتی سٹاپ کی بجائے گسکیٹ کو متاثر کرتا ہے۔ پلنگر پہننے کا مسئلہ ایک تیز، دھاتی کلک پیدا کرتا ہے۔ اگر آپ کو دبی ہوئی آواز سنائی دیتی ہے تو پہلے گسکیٹ کو تبدیل کریں۔

Q3: ہم کان کنی کے ماحول میں C12 سے چلنے والے ڈمپ ٹرکوں کا بیڑا چلاتے ہیں۔ تجویز کردہ متبادل وقفہ کیا ہے؟
تیز دھول اور بار بار بوجھ کے چکروں والی شدید ڈیوٹی مائننگ ایپلی کیشنز کے لیے، ہم گاسکیٹ کو ہر1,200-1,500 گھنٹےوالو لیش ایڈجسٹمنٹ سروس کے حصے کے طور پر۔ بار بار تھروٹل تبدیلیوں سے اثر بوجھ PTFE مواد پر پہننے کو تیز کرتا ہے۔ ہائی وے ٹرکوں کے لیے، وقفہ 2,500 گھنٹے تک پھیلا ہوا ہے۔

Q4: کیا میں اس گیسکیٹ کو C12 پر استعمال کر سکتا ہوں جسے دوہری ایندھن (ڈیزل/قدرتی گیس) سسٹم میں تبدیل کر دیا گیا ہے؟
ہاں-دوہری-ایندھن کی تبدیلی ڈیزل پائلٹ کی مقدار کو کم کرتی ہے لیکن کنٹرول والو لفٹ کی ضروریات کو تبدیل نہیں کرتی ہے۔ تاہم، کم ڈیزل کے بہاؤ کا مطلب ہے کہ گسکیٹ کم دباؤ پر کام کرتا ہے، جو درحقیقت اس کی عمر کو بڑھا سکتا ہے۔ گسکیٹ میں کسی ترمیم کی ضرورت نہیں ہے۔

Q5: میرے پرانے گسکیٹ میں دھات کی انگوٹھی ہے۔ آپ کے پروڈکٹ میں مختلف-دکھنے والی انگوٹھی ہے-کیا یہ مطابقت رکھتا ہے؟
ہم نے اینٹی ایکسٹروشن رنگ کو ایک سادہ سٹینلیس رنگ سے اپ گریڈ کیا ہےنالیدار سٹینلیس ڈیزائنجو ریڈیل لوڈ کی بہتر تقسیم فراہم کرتا ہے۔ OD اور ID ایک جیسے ہیں، اور نالیدار ڈیزائن کناروں کے تناؤ کے دراڑ کو 40% تک کم کرنے کے لیے ثابت ہوا ہے۔ یہ تمام C12 انجیکٹر باڈیز کے ساتھ پوری طرح مطابقت رکھتا ہے۔

Q6: اس گسکیٹ کی قیمت C10 کے لیے ملتے جلتے گسکیٹ سے زیادہ کیوں ہے؟
C12 گسکیٹ میں سٹینلیس سٹیل کی اینٹی-ایکسٹروژن رِنگ شامل ہے، جو C10 گاسکیٹ میں موجود نہیں ہے۔ انگوٹھی ایک درست-مہر والا جزو ہے جو مینوفیکچرنگ کی پیچیدگی میں اضافہ کرتا ہے لیکن C12 کے زیادہ آپریٹنگ پریشر کے لیے ضروری ہے۔ اضافی لاگت 26 MPa پر اخراج کی ناکامیوں کو روکنے کے لیے درکار انجینئرنگ کی عکاسی کرتی ہے۔

---
